锚索测力计F-MS10B
型号：F-MS10B
量程：200~6000kN
灵敏度：0.05%FS
稳定性：<1%FSO/年
信息输出：振动频率
测温范围：-40°C~80°C
保护等级：IP67
概述
F-MS10B 锚索测力计由一定高度的高强度环体,沿环壁中心轴线钻 3~6 个孔,在孔内安装一定长度的钢弦,当被测结构环体发生压力变化时,锚索测力计将受到压缩,带动环壁同步产生变形,变形使锚索测力计感受压缩的变形,变形传递给钢弦变成钢弦应力的变化,从而改变钢弦的振动频率。电磁线圈激振钢弦并测量其振动频率,频率信号经电缆传输至读数仪,即可测出被测结构物内部的力变化。
应用场景
该产品广泛应用于锚杆、斜拉索、锚索、岩石螺栓、隧道与地下结构的支撑以及大型预应力钢筋混凝土（桥梁、 堤、坝）中的荷载和预应力张力的测量和监测等。
应用拓扑

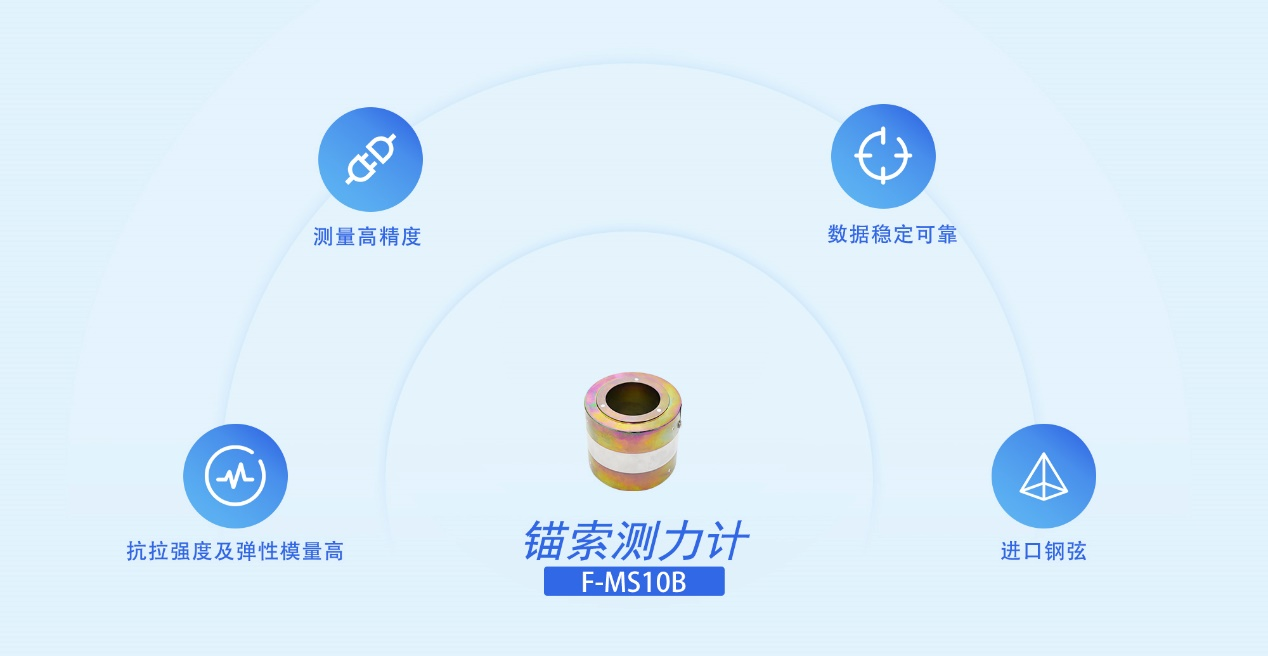

产品特点
技术参数
| 项目 | 内容 |
|---|---|
| 量程 | 200~6000kN |
| 分辨率 | 0.1 kN |
| 灵敏度 | 0.05%FS |
| 非线性 | 直线:<1.5%FS;多项式:<0.5%FS |
| 稳定性 | <1%FSO/年 |
| 过载范围 | 50% |
| 温度测量精度 | 0.5℃ |
| 弦数 | 3~6 |
供电
| 项目 | 内容 |
|---|---|
| 标准电源 | DC 12V/1.5A |
| 供电范围 | DC 12~24V |
物理特性
| 项目 | 内容 |
|---|---|
| 外壳 | 不锈钢外壳，保护等级 IP67 |
| 外形尺寸 | 内径 65mm 外径 118mm |
| 重量 | 约5400g(不包括包装) |
其他参数
| 项目 | 内容 |
|---|---|
| 工作温度 | -20～+70℃ |
| 储存温度 | -40～+80℃ |
| 相对湿度 | 95%(无凝结) |
下载列表
| 项目 | 日期 | 大小 | 下载 |
|---|---|---|---|
| F-MS10B-锚索测力计技术规范V0.0.1 | 2023-01-17 | 493.4K |  |
