智能裂缝计F-LF10A
型号：F-LF10A
量程：0~50mm
综合精度：0.05%FS
稳定性：0.05%FSO/年
信息输出：RS485、Modbus
测温范围：-40°C~80°C
保护等级：IP68
概述
F-LF10A 系列智能裂缝计的核心是含矽铁芯可动变压器。由含矽铁芯、衔铁、原线圈、副线圈组成，原线圈、副线圈分布在线圈骨架上，线圈内部有一个可自由移动的杆状衔铁。当衔铁处于中间位置时，两个副线圈产生的感应电动势相等，这样输出电压为 0；当衔铁在线圈内部移动并偏离中心位置时，两个线圈产生的感应电动势不等，有电压输出，其电压大小取决于位移量的大小。主要用于监测混凝土、岩土、土体和结构物表面裂缝的开合度。
应用场景
该产品广泛应用于铁路、公路、桥梁、大坝、房屋、结构物表面裂缝的位移(开合度)监测等。

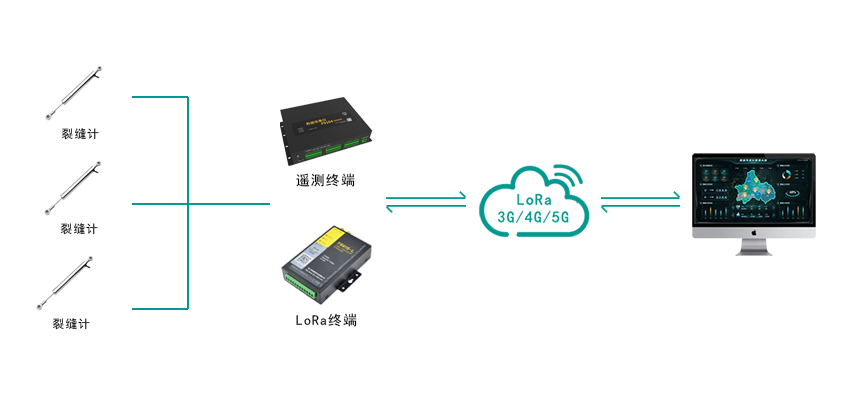

应用拓扑
产品特点
技术参数
| 项目 | 内容 |
|---|---|
| 量程 | 0~50mm 0~100mm 0~200mm 0~300mm 0~400mm 0~500mm |
| 分辨率 | 0.001mm |
| 综合精度 | 0.05%FS |
| 非线性 | 0.02%FS |
| 稳定性 | 0.05%FSO/年 |
| 重复性 | 0.01mm |
| 输出信号 | RS485 |
| 耐冲击 | 50g |
供电
| 项目 | 内容 |
|---|---|
| 标准电源 | DC 12V/1.5A |
| 供电范围 | DC 12~24V |
物理特性
| 项目 | 内容 |
|---|---|
| 外壳 | 铝合金外壳，保护等级 IP68 |
| 外形尺寸 | 363mm |
| 重量 | 约620g(不包括包装) |
其他参数
| 项目 | 内容 |
|---|---|
| 工作温度 | -20～+70℃ |
| 储存温度 | -35～+80℃ |
| 相对湿度 | 95%(无凝结) |
下载列表
| 项目 | 日期 | 大小 | 下载 |
|---|---|---|---|
| F-LF10A -智能裂缝计技术规范V0.0.1 | 2023-01-17 | 512.4K |  |
